航空材料長(zhǎng)期面臨極端環(huán)境考驗(yàn)：火箭發(fā)動(dòng)機(jī)的高溫灼燒，衛(wèi)星部件的深空極寒。即使是頂級(jí)合金或精密3D打印部件，也難以完全避免內(nèi)部微小的氣孔、空洞或?qū)娱g結(jié)合薄弱點(diǎn)（“瑕疵”）。這些微觀缺陷在極端載荷下極易成為應(yīng)力集中點(diǎn)，引發(fā)裂紋擴(kuò)展，嚴(yán)重威脅飛行安全和部件使用壽命。

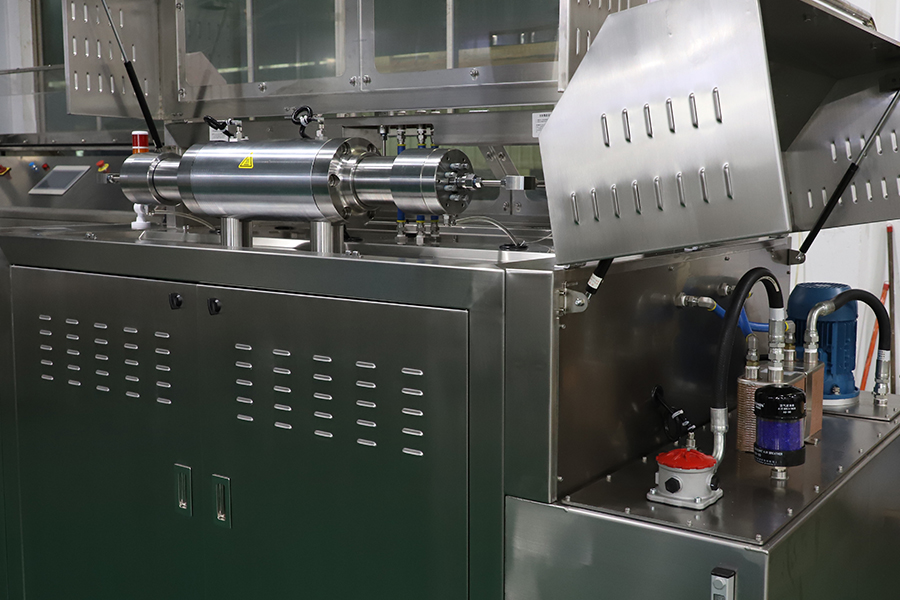

超高壓等靜壓（HIP）技術(shù)為消除這些內(nèi)部缺陷提供了高效解決方案。其原理是將材料置于充滿流體介質(zhì)（液體或氣體）的高壓容器中，施加均勻的、來(lái)自各個(gè)方向的超高靜水壓力（通常為100至300兆帕，甚至更高）。

在這種全方位高壓下，材料內(nèi)部的微觀缺陷（孔隙、空洞）會(huì)發(fā)生塑性變形或高溫輔助下的擴(kuò)散蠕變，被緩緩壓實(shí)、融合、消除。整個(gè)過(guò)程主要在物理層面進(jìn)行（熱等靜壓會(huì)結(jié)合溫度，冷等靜壓主要在室溫），不添加外來(lái)物質(zhì)，純粹依靠“力”來(lái)重塑材料的微觀結(jié)構(gòu)。

如今，HIP已成為航空材料制造的關(guān)鍵環(huán)節(jié)，有效解決三大核心問(wèn)題：

鑄造缺陷修復(fù)：

高溫合金精密鑄造件（如渦輪葉片）常存在微縮孔、氣孔。這些缺陷是疲勞裂紋的主要起源。熱等靜壓能有效壓合消除這些孔洞，大幅提高致密度。處理后的鑄件，疲勞壽命可提升數(shù)倍，斷裂韌性和高溫性能顯著增強(qiáng)。

粉末冶金材料致密化：

粉末冶金是制造高性能復(fù)雜部件的重要方法，但常規(guī)燒結(jié)后內(nèi)部常殘留孔隙。熱等靜壓是獲得接近理論密度（>99.5%）的關(guān)鍵步驟，迫使粉末顆粒緊密結(jié)合，基本消除孔隙，使材料強(qiáng)度、韌性、抗疲勞性實(shí)現(xiàn)質(zhì)的飛躍。

先進(jìn)制造件優(yōu)化：

復(fù)合材料： 在碳纖維增強(qiáng)聚合物等復(fù)合材料層壓板制造中，等靜壓技術(shù)提供更均勻的壓力分布，優(yōu)化層間結(jié)合，減少內(nèi)部孔隙，提高材料的整體性、抗沖擊能力和力學(xué)性能。

金屬增材制造（3D打印）： 金屬3D打印部件內(nèi)部不可避免地存在氣孔、未熔合等缺陷。熱等靜壓已成為提升這類部件可靠性的標(biāo)準(zhǔn)后處理工藝。它能有效閉合內(nèi)部孔隙，改善微觀組織，顯著提高打印件的致密度、拉伸強(qiáng)度、疲勞強(qiáng)度和斷裂韌性，使其力學(xué)性能達(dá)到甚至超越傳統(tǒng)鍛件水平，滿足航空適航要求。

超高壓等靜壓技術(shù)的核心優(yōu)勢(shì)在于其純物理過(guò)程。它不引入外來(lái)雜質(zhì)或改變材料的化學(xué)成分，僅靠均勻的“力”在微觀尺度上重塑材料結(jié)構(gòu)，消除缺陷。這種方式在提升性能的同時(shí)，保障了材料本質(zhì)可靠性，且能處理復(fù)雜形狀的部件，實(shí)現(xiàn)批量生產(chǎn)。

航天材料的發(fā)展趨勢(shì)更凸顯了HIP的價(jià)值：

輕量化極限需求：航天器每減重1公斤可顯著降低發(fā)射成本，推動(dòng)高性能材料應(yīng)用，但0.1%孔隙率即導(dǎo)致疲勞壽命驟降50%。HIP技術(shù)將關(guān)鍵部件孔隙率壓降至0.01%以下，徹底釋放材料性能潛力。

極端環(huán)境耐受性：新一代發(fā)動(dòng)機(jī)渦輪前溫度突破>1500°C，經(jīng)HIP處理的鑄造高溫合金渦輪片高溫持久強(qiáng)度與蠕變壽命提升30%-100%，直接延長(zhǎng)發(fā)動(dòng)機(jī)在軌壽命。

增材制造可靠性突破：金屬3D打印件工藝氣孔率達(dá)0.5%-2%，HIP作為標(biāo)準(zhǔn)后處理使氣孔率降低90%以上，疲勞強(qiáng)度提升2-5倍至鍛件水平，打通航天應(yīng)用技術(shù)瓶頸。

超高壓等靜壓技術(shù)已成為現(xiàn)代航空與航天材料工程中不可或缺的核心技術(shù)。它如同一位高效的“微觀整形師”，在材料內(nèi)部無(wú)聲地工作，消除隱患，全面提升材料的本征性能。正是這種對(duì)材料內(nèi)在品質(zhì)的極致提升，為現(xiàn)代高性能飛行器提供了更安全、更可靠、更長(zhǎng)壽命的核心構(gòu)件。
