石墨烯作為 “新材料之王”，其二維蜂窩狀晶格結構賦予了電學、熱學及力學領域的革命性潛力。然而，規(guī)模化制備中層間范德華力導致的團聚現(xiàn)象，以及傳統(tǒng)剝離技術（如超聲空化、機械球磨）引發(fā)的結構損傷與粒徑分布不均，始終是制約其本征性能釋放的核心難題。數(shù)據(jù)顯示，傳統(tǒng)超聲剝離缺陷率高達 30% 以上，機械球磨的片徑分布跨度可達微米級，嚴重限制了石墨烯在高端復合材料中的應用。

技術突破：微射流均質技術的 “精準解離” 革命

技術原理與優(yōu)勢

微射流高壓均質技術通過超高壓驅動流體在對撞腔中形成納米級射流，利用高剪切力（10^6 s?1 級）與空穴效應實現(xiàn)團聚體的可控解離：

• 層流剪切精準剝離：區(qū)別于傳統(tǒng)方法的無序沖擊，微射流以層流剪切力沿石墨烯層間作用，避免晶格缺陷產生；

• 粒徑分布可控調節(jié)：通過壓力梯度（132-350MPa）與對撞腔閥芯型號（6-14/6-9）的協(xié)同優(yōu)化，可將片徑分布標準差控制在 ±100nm 以內；

• 結構完整性保障：實驗證明，經該技術處理的石墨烯缺陷率較超聲法降低 60%，拉曼光譜顯示 G 峰與 D 峰強度比（I_G/I_D）提升 1.8 倍。

實驗驗證：從數(shù)據(jù)到應用的全鏈條突破

天然石墨烯處理成果

• 粒徑優(yōu)化：經 144-350MPa 梯度壓力、15 次循環(huán)處理后，天然石墨烯 Z - 均粒徑從微米級降至 455-469nm，D50（中位粒徑）穩(wěn)定在 397nm 左右，PDI（分散指數(shù)）≤0.42，較傳統(tǒng)方法降低 50% 以上；

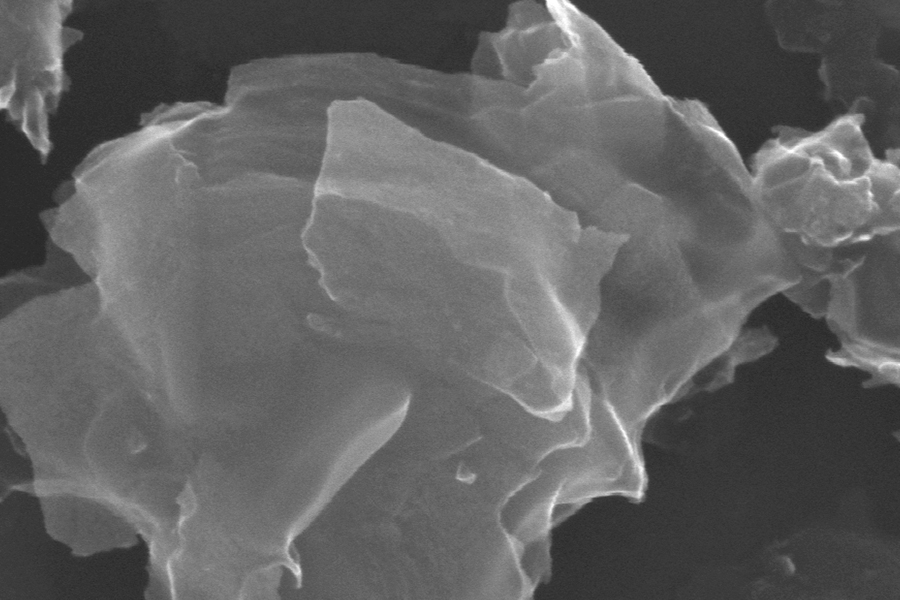

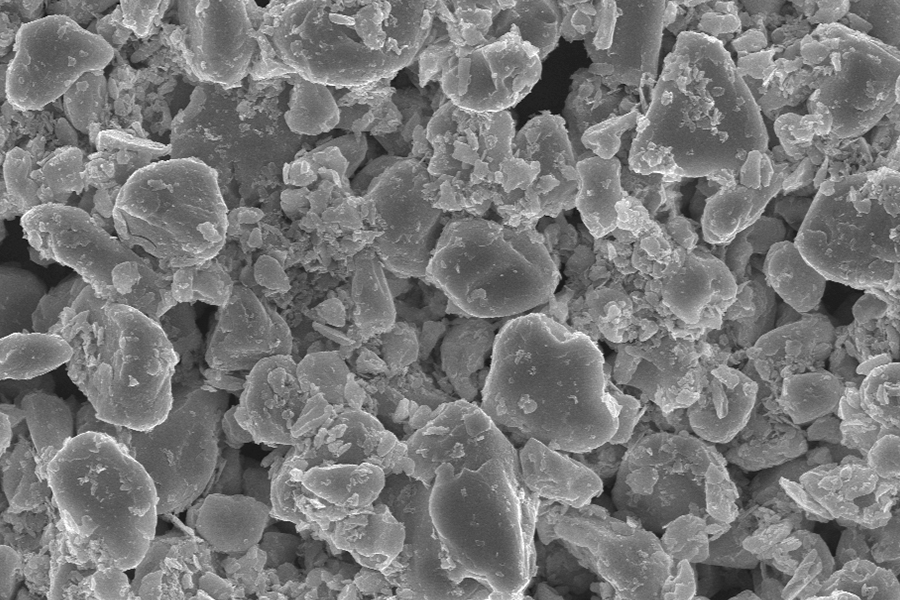

• 微觀結構：SEM 圖像顯示，石墨烯片層呈現(xiàn)均勻剝離狀態(tài)，無明顯褶皺或破碎，單層率提升至 75% 以上。

人造石墨烯處理成果

• 粒徑優(yōu)勢更顯著：通過 132-305MPa 壓力、10 次循環(huán)處理，人造石墨烯 Z - 均粒徑降至 303-324nm，D50 低至 262nm，粒徑分布峰標準差≤95nm，實現(xiàn) “納米級精準控制”；

• 分散穩(wěn)定性：經動態(tài)光散射檢測，處理后漿料在 25℃靜置 30 天，粒徑波動幅度＜5%，遠優(yōu)于傳統(tǒng)方法的 20% 波動。

應用場景：重構高性能材料價值鏈

導電復合材料領域

• 鋰電池導電添加劑：納米級分散的石墨烯可構建三維導電網絡，使電極材料電導率提升 200%，電池循環(huán)壽命延長 30%；

• 電磁屏蔽材料：均勻分散的石墨烯片層在聚合物基體中形成連續(xù)導電層，屏蔽效能可達 60dB 以上（1-10GHz 頻段）。

導熱與散熱領域

• 電子器件散熱膜：高結晶度石墨烯的面內熱導率＞1500W/m?K，經微射流處理后，在環(huán)氧樹脂基復合材料中導熱路徑接觸電阻降低 40%；

• 相變儲能材料：納米級石墨烯作為導熱增強體，可使相變材料的熱響應速度提升 50%。

功能涂層與柔性器件

• 透明導電膜：單層率高的石墨烯分散液可直接制備方阻＜100Ω/□、透光率＞90% 的柔性導電膜，適用于觸摸屏與太陽能電池；

• 智能傳感器：均勻分散的石墨烯納米片與 PDMS 基體復合，可實現(xiàn)應變靈敏度（GF 值）＞1000 的高柔性傳感材料。

技術賦能：從實驗室到產業(yè)化的無縫銜接

本技術已通過普川檢測機構認證，建立了 “壓力 - 循環(huán)次數(shù) - 粒徑 / 層數(shù)” 的構效關系模型，可根據(jù)客戶需求定制工藝參數(shù)。目前，配套的 YN150 微射流均質機已實現(xiàn)量產化適配，單批次處理量可達 20L，能耗較傳統(tǒng)方法降低 35%，為規(guī)?；a提供設備支撐。

突破團聚桎梏，釋放原子級潛能—— 微射流均質技術正以可量化的性能優(yōu)勢，推動石墨烯從 “實驗室珍品” 邁向 “產業(yè)基石”。歡迎致電咨詢，共筑新材料產業(yè)新生態(tài)。
